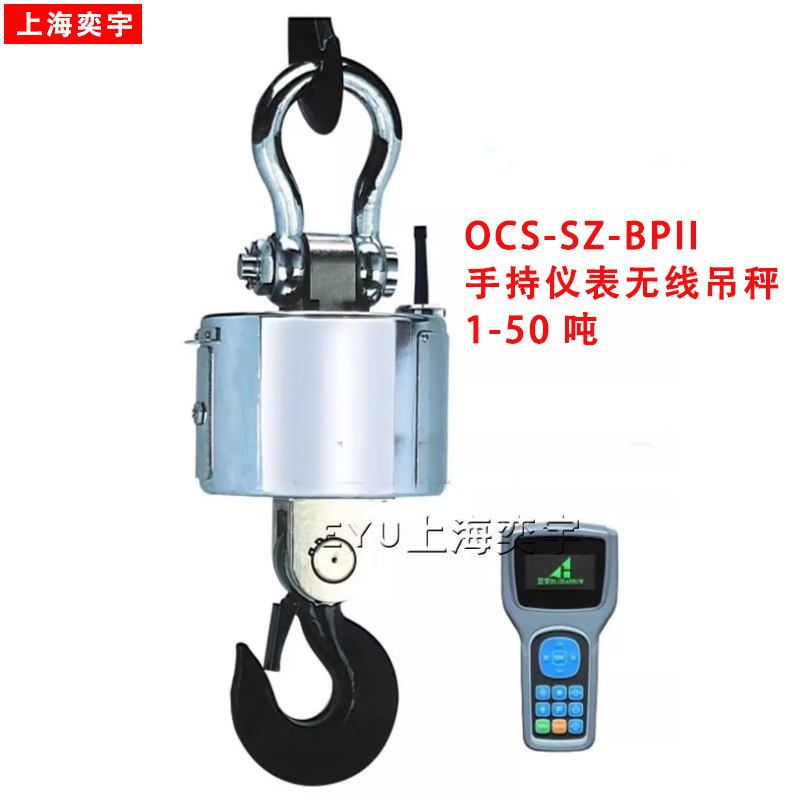

無線數傳式電子吊秤

1 產品功能和特點

無線數傳式電子吊秤由秤體和儀表兩部分組成。其中，秤體采用了吊秤專用高精度電阻應變式傳感器（專利產品）和高可靠性的傳力結構，儀表部分功能先進、智能化程度高，產品適用于規定量程范圍內的稱重計量，并具備以下功能：

吊秤儀表部分特點：

◆ 儀表體積小，重量輕，非常適合便攜使用。

◆ 高清 LCD 數碼結合 LED 背光。

◆ 內部設有萬年日歷時鐘。

◆ 內置 EPSON 微型打印機，可以打印完備的稱重?cái)?shù)據并可按日期、編號及序號分類打印。

◆ 無線大屏幕打印電子吊秤可將稱重結果分為多達 9999 個類別并分類統計和打印。

◆ 存儲空間大，可存儲 2900 條記錄。

◆ 儀表具有秤體低電壓和儀表電池低電壓指示。

◆ 超載有報警提示，安全可靠。

◆ 自動關機：當秤體靜置達 2 小時將自動關閉秤體電源；

無線大屏幕打印電子吊秤秤體部分特點：

◆ 圓形秤體設計，防撞，防水，防磁。

◆ 環型防撞天線保護座，考慮了各種工況。

◆ 采用*專利傳感器，穩定可靠，超長壽命。

2 無線大屏幕打印電子吊秤主要技術指標和參數

2.1 產品執行標準

◆ 精度等級： 符合國家標準Ⅲ級 （GB/T11883-2002）；

◆ 電源： 儀表供電，內置的 6V/4AH 鎳氫電池，秤體供電，6V/4AH 鉛蓄電池 2 個；

◆ 無線電頻率：430MHz （32 個頻點）；

◆ 傳感器激勵電源：DC 5V±5% ；

◆ 工作溫度：儀表 0℃~40℃，秤體（常溫型）-20℃~50℃，（耐熱型）常溫~70℃；

◆ 無線電傳輸距離： （常規型）無阻擋時不小于 150 米，（高功率型）無阻擋不小于 300米；

3.關于耐熱型遙傳式吊秤

耐熱型無線數傳式吊秤是為高溫環境特別是冶煉行業中使用而設計的，特點如下：

◆ 使用高溫傳感器并且盡可能保證在較高溫度環境下的計量準確度。

◆ 特別設計的高溫隔熱層。由石棉和鋼板組合而成的隔熱層使吊秤的上下兩部分在高溫環

境操作中形成兩個溫區。

◆ 貼心的負秤功能，對有定量澆鑄要求的場合尤為適合。

特別注意：

耐熱型無線數傳式吊秤雖然采取了隔熱措施，但是要求使用中盡可能遠離熱源并且不能在高

溫環境下過久。秤體與高溫源的*小安全距離請參考下表：

4.無線大屏幕打印電子吊秤儀表數傳及功能的延展

在儀表的左上方有一串行輸出口，它是一個 DB9針形插座，通過該端口儀表可以將當前顯示的數據以 RS232 電平或 4~20mA 電流方式連續發送出去。

4.1 關于 RS232

當儀表以 RS232 電平方式發送數據時，DB9 第 3 腳接數據發送端 TXD，第 5 腳接信號地 GND，發送數據的波特率為 1200bps，異步方式通訊，每一個字以 8N2 形式發送，即先發送 1 位起始位，再發送 8 位數據位，*后發送 2 位停止位。若接收端為計算機選擇 8N1方式也可以接收到正確的數據。本儀表目前有 3 種數據幀格式可供用戶選擇，也可以根據用戶的需求編寫特殊的數據幀格式。本儀表通過該端口可接有線大屏幕，但儀表與大屏幕間距離不得大于 15 米，當儀表與大屏幕間距離較遠時可考慮無線大屏幕。

4.2關于 4~20mA 輸出

當儀表以 4~20mA 電流方式發送數據時，當顯示值小于等于零時輸出 4mA，當顯示滿量程時輸出 20mA，中間值按線形規律變化。需要指出的是普通的儀表是不具備數傳功能的，若有需要請?jiān)谟嗀洉r(shí)特別說明。

4.3關于大屏幕

遠距離的讀書觀察是大屏幕顯示器的優勢，該系列均可選購配備無線大屏幕或直接與儀

表駁接的有線大屏幕。

4.4關于遙控開/關機

若用戶需實現遙控開關機，雙向無線調頻等附加功能需在訂購時另行說明。

4.5關于峰值保持

當該產品用于測力時，往往需要峰值記憶和保持功能，所以不同的軟件版本是解決此類問題的好辦法。

5.無線大屏幕打印電子吊秤充電須知及方法

秤體與儀表均由可充電電池供電。既可以將秤體內電池從吊秤上取下充電，也可以直接在吊秤上充電。請及時給電池充電，應避免過度放電造成的縮短電池壽命。當接收儀表顯示秤體欠壓時就應對秤體電池進行充電；當接收儀表電池檢測符號顯示一格，也請及時將充電器插頭插入儀表的相應插座內，然后將充電器電源插入 220V 電源即可充電，充電一次約≥5 小時。

6.無線大屏幕打印電子吊秤使用注意事項

電子吊秤是一種精密計量器具。 良好的維護對提高工作可靠性， 延長設備使用壽命具有十分重要的意義。用戶在使用過程中應注意以下幾點：

（1）用戶在使用本儀表前請仔細閱讀本使用說明書。

（2）嚴禁超載。

（3）起吊重物時，必須垂直升降，禁止通過秤體拖曳重物。

（4）吊秤是精密的計量器具而非一般的吊具和鎖具，所以不用作計量時，請妥善存放在陰

涼干燥處。

（5）吊秤不能長時間在高溫環境下工作，使用現場有高溫源時，即使采用了高溫隔熱裝置

也應注意盡量縮短停留時間，總的原則是若秤體外殼底面摸上去不燙手（低于 70℃）則不會對吊秤產生不良影響。

（6）秤體要十分注意避免劇烈碰撞和雨水浸泡，特別應注意防止秤體從掛鉤上掉下，造成秤體損壞甚至人身事故。

（7）為延長電池使用時間，白天使用時*好將儀表背光關閉。

（8）儀表和秤體均采用可充電電池供電，在使用過程中應避免過低電壓使用，否則電池壽命將會縮短。原則上請盡量做到。秤體停止工作超過二小時請拔除秤體電池，儀表停止工作時間超過一周的關閉儀表電源開關。存放不使用，一個月以上的要保證每月給秤體電池和儀表電池一次充電。

（9）充電器請使用我們?yōu)槟峁┑膶?zhuān)用充電器，充電器使用不當將可能造成電池的過充，縮短電池使用壽命，甚至危及安全。

（10）儀表把手調整時請兩邊用力均勻外拉同時允許旋轉到使用方便的角度。

（11）在使用吊秤時，操作人員應與被吊物體保持一定距離，以免物體意外落下對人體造成傷害。

（12）在儀表中需要先輸入密碼才能進行后面操作的功能，非*檢測人員不得擅自嘗試進入操作，因此可能產生的任何不良后果本公司不予承擔。

（13）產品時有生機的，本公司將不斷推陳出新，新品可能與該說明有所出入，敬請諒解。
